BRECO vs ELATECH：半导体制造中的精密传动“双雄”应用全解析

一、BRECO：高刚性线性驱动的“精度基石”

1. 光刻机（Scanner）晶圆台（Wafer Stage）

• 应用场景：光刻机需要将晶圆精准移动到曝光位置，定位精度要求通常在 纳米级。




• 具体案例：在光刻机的晶圆传输系统（Load Port 至 Stage）中，广泛采用 BRECOFLEX® 10AT5 系列同步带。其高精度的齿形与极低的背隙，确保了晶圆在高速往复运动中不丢步、不抖动，为曝光工序提供稳定的定位基础 。




• 技术关键：BRECO 的 ATL（高刚性） 系列专门针对此类长行程龙门架结构优化，解决了普通皮带因“太软”导致的谐振与定位漂移问题。




2. 晶圆自动物料搬运系统（AMHS）

• 应用场景：晶圆厂内的 OHT（空中走行式起重机）、AGV 及 Stocker（存储库）需要 24/7 无故障运行。




• 具体案例：Breco LFB-U 聚氨酯长跨距平皮带 被广泛应用于晶圆盒（FOUP）的垂直升降与水平输送。其独特的 “可通电设计”（接电线）能有效导除静电，防止静电击穿（ESD）损坏敏感的晶圆。同时，其厚度精度极高，确保了升降过程的平稳性，将晶圆破损率降至最低 。




3. 晶圆探针台（Wafer Prober）与分选机（Handler）

• 应用场景：芯片测试环节需要将晶圆精确移动到探针卡下方进行电性测试。




• 具体案例：探针台的 X/Y 轴精密平台常采用 BRECO-M（开口带） 配合高精度夹板。这种“直线电机替代方案”能以更低的成本实现微米级的重复定位精度，且维护成本远低于直线电机 。




二、ELATECH：防静电与洁净环境的“安全卫士”

1. 芯片封装（Packaging）设备

• 应用场景：封装过程中的 Die Bond（固晶）、Wire Bond（焊线）设备对静电极其敏感，且要求传动无粉尘析出。




• 具体案例：ELATECH T5 黑色双面布防静电同步带 是封装设备的常客。其特殊的碳纤维或导电纱线结构，能将皮带摩擦产生的静电及时导走，电阻率可控制在 10^4 - 10^6 Ω·cm 的安全范围内，有效防止静电对芯片内部电路的击穿 。




• 技术关键：ELATECH 的 ELA-Flex SD®（无缝带） 工艺消除了传统焊接带的接缝，从根源上减少了因接头不平整导致的粉尘产生，符合 Class 1 洁净室标准。




2. 光刻机工作台传动系统

• 应用场景：与 BRECO 类似，ELATECH也涉足光刻机的高精度传动。

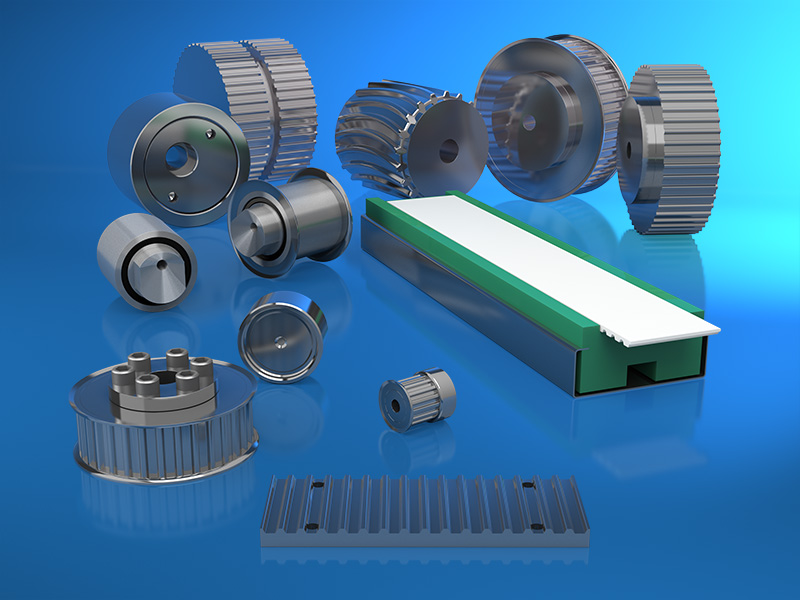

• 具体案例：ELATECH 的 零齿隙（Zero Backlash）同步带轮 配合 16 AT10 齿形的无缝带，被应用于光刻机工作台的传动系统。其通过精密的齿形优化，将齿隙控制在近乎零的水平，实现了工作台的纳米级定位，确保了光刻图案的套刻精度（Overlay） 。




3. 湿法清洗与刻蚀设备

• 应用场景：晶圆在清洗槽间的传输需要皮带耐化学腐蚀、耐水解。




• 具体案例：ELATECH 的 Food Grade（食品级） 与 耐化学腐蚀 系列同步带，因其材料配方对酸碱清洗剂（如 SC1、SC2）具有优异的耐受性，且带背光滑无孔隙，不易残留化学品，被广泛用于湿法站的晶圆传输 。




三、BRECO vs ELATECH 半导体应用对比表

四、总结

• 当你追求极限刚度与长行程精度时（如光刻机、探针台），BRECO 的 ATL 高刚性同步带是更优解。




• 当你面临严苛的防静电（ESD）与洁净室要求时（如封装、清洗），ELATECH 的防静电无缝带是更安全的选择。




对于半导体设备制造商而言，“主定位选 BRECO，防静电选 ELATECH” 是一条被广泛验证的选型策略。两者共同构筑了芯片制造设备在精度、可靠性与洁净度上的高端防线。
